Erste Schritte

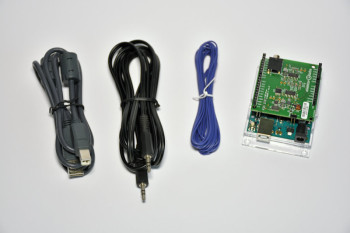

Das wird noch benötigt: ein Arduino Uno, ein USB-Kabel,
ein Kabel mit Klinkelsteckern und ein Stück Draht.
Der erste Schritt bestand darin, die mitgelieferten Stiftleisten auf die Platine zu löten, die aus praktischen Gründen noch nicht vorbestückt sind. Außerdem habe ich eine zweipolige Stiftleiste an die Anschlüsse für den Antenneneingang gelötet. Damit kann man sehr einfach eine Antenne anstecken. Schön wäre es gewesen, solche Stiftleisten wären im Lieferumfang, denn nicht jeder hat solche in einer Schublade.

Als nächstes wurde der Shield auf das Arduino-Board gesteckt. Jetzt kann der Uno an einen PC oder Laptop angeschlossen werden. Dazu wird ein USB-Kabel (USB A auf USB B) für die Daten und ein Kabel mit Stereo-3,5-mm-Klinkenstecker für die Audioverbindung benötigt. Spätestens jetzt sollte man das Buch zur Hand nehmen. Auf den ersten Seiten beschreibt der Autor kurz die Hardware des SDR-Shield, und dann wird es mit dem Programm G8JCFSDR direkt praktisch.

Der Download und die Installation des Programms ging schnell. Es unterstützt den Elektor-SDR-Shield komplett. Nach Auswahl des vorliegenden Shields im Konfigurationsmenü bietet das Programm die Möglichkeit, direkt die richtige Frequenzregelungssoftware in den Arduino zu laden, ohne die Arduino-IDE installieren zu müssen. Das lief alles ziemlich glatt. Bitte beachten Sie, dass Sie in G8JCFSDR unter Display die Option „full“ anklicken müssen, sonst bleibt die Schaltfläche „Config“ unsichtbar. Nachdem ich ein Stück Draht an den Antenneneingang angeschlossen hatte, konnte ich mich auf Sendersuche begeben. Ehe man sich‘s versieht ist ein Nachmittag vorbei und man hat alle Möglichkeiten und Einstellungen des Programms ausprobiert. Früher habe ich einmal mit einem einfachen Kurzwellenempfänger gespielt, aber das hier macht viel mehr Spaß und bietet unendlich viele Möglichkeiten!

Das Programm G8JCFSDR bietet einen idealen Einstieg
und der SDR-Shield wird voll unterstützt.
Nach diesen ersten Erfahrungen konnte ich mit der Installation des Abstimmprogramms auf dem PC für den Oszillator auf dem SDR-Shield fortfahren (die gesamte vom Autor in diesem Buch beschriebene Software finden Sie auf dieser Elektor-Website). Hier müssen Sie auch für andere SDR-Programme wie SDRsharp nachschauen, dem nächsten im Buch besprochenen Programm. Es bietet ganz andere Möglichkeiten als das erste Programm.

Fazit

Um ehrlich zu sein, bin ich nur bis hier her gekommen. Was ich hier beschrieben habe betrifft nur die ersten 40 Seiten des Buches. Im nächsten Kapitel geht es um Antennen. In meinen Experimenten habe ich schnell bemerkt, wie wichtig die Antenne ist. Ich werde in dem Buch auf jeden Fall noch weiter schmökern und verschiedene Arten von Antennen und Anschlussmöglichkeiten ausprobieren. Für diese Experimente sind die beiden enthaltenen Ringkerne sehr nützlich. Ich werde auch die übrigen Kapitel durchgehen, aber zunächst werde mich  noch eine ganze Weile mit diesen Antennenexperimenten aufhalten. Dies ist ein sehr schönes Kit, das nicht viel kostet und trotzdem erlaubt, eine Menge Wissen rund um das Thema Software Defined Radio zu erwerben.
