Topdon TC004 Lite Wärmebildkamera (Review)

Wärmebildkameras erfreuen sich großer Beliebtheit und das umso mehr, seit sie erschwinglich geworden sind. Die Topdon TC004 Lite ist eine solche Kamera. Wir haben sie ausprobiert.

Was ist in der Box?

Der schwarze Karton enthält, gut geschützt in Schaumstoff, die Wärmebildkamera, eine schwarze Tasche mit Trageriemen, ein 5 V, 10 W USB-Ladegerät mit Anschlussadaptern für wahrscheinlich jedes Land der Welt, ein USB-A-auf-USB-C-Kabel, ein Produktzertifikat, ein Kalibrierungszertifikat und ein kurzes Benutzerhandbuch in acht Sprachen: Englisch, Deutsch, Französisch, Spanisch, Italienisch, Russisch, Portugiesisch und Japanisch.


Die Topdon TC004 Lite ausgepackt

Die Topdon TC004 Lite fühlt sich mit 450 Gramm recht schwer und solide an. Mit der gummierten Tastatur und der dicken Silikonabdeckung auf der Oberseite, die den USB-C-Anschluss schützt, sieht es so aus, als sei die Kamera wasserdicht oder zumindest für den Betrieb in feuchter Umgebung, wie draußen im Regen, geeignet. Allerdings sagt das Handbuch nichts darüber aus. Auf der Website wird eine IP54-Einstufung erwähnt.

Die Bedienung der Wärmebildkamera ist einfach. Nach einem ziemlich langen Druck auf die Ein/Aus-Taste schaltet sie sich ein. Danach fährt sie schnell hoch und wenn man möchte kann man sofort mit der Aufnahme von Wärmebildern beginnen. Dank ihrer pistolenartigen Form ist sie ein echtes Point-and-Shoot-Gerät. Richten Sie die Kamera auf das Objekt, das Sie interessiert und drücken Sie den Auslöser. Dann fragt sie Sie, ob Sie das Bild speichern möchten.

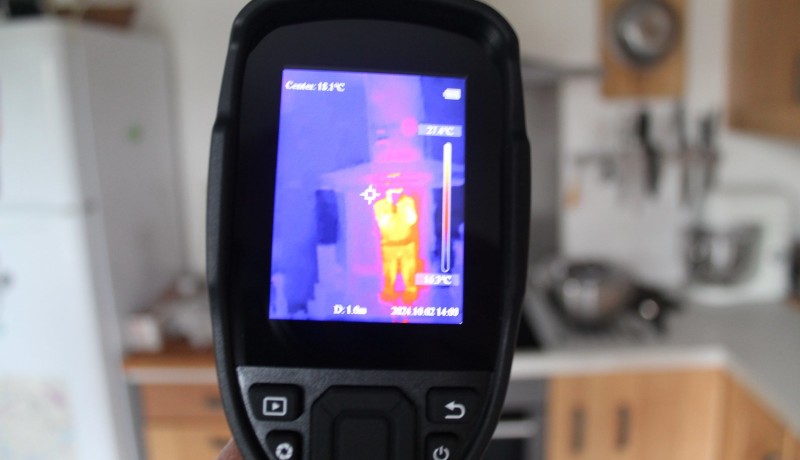

Die Topdon TC004 Lite hat ein scharfes Display

Das 2,8″-Farbdisplay hat 120 mal 160 thermische Pixel und zeigt die Temperatur in der Mitte des Bildschirms an. Auf der rechten Seite befindet sich eine Farbskala von der niedrigsten bis zur höchsten Temperatur auf dem Bildschirm. Außerdem werden die eingestellte Messdistanz, standardmäßig 1 m, und der Batteriestand angezeigt. Das Display lässt sich problemlos aktualisieren und die Einstellungen sind ziemlich schnell, vor allem im Vergleich zu anderen Wärmebildkameras, die ich schon in der Hand hatte. Laut Website beträgt die Bildrate 25 fps.



Drücken Sie diese Taste nicht

Das Tastenfeld verfügt über eine spezielle „Auslösetaste“, die beim Drücken die Temperaturdaten aktualisiert. Wenn man sie erneut drückt, wird man darauf hingewiesen, dass man sie nicht zu häufig benutzen sollte. Wie häufig, wird jedoch nirgends erwähnt.

Neben den herkömmlichen Menünavigationstasten gibt es auch eine Kurzwahltaste für den Zugriff auf aufgezeichnete Wärmebilder. Die Bilder werden in Ordnern gespeichert, die nach Jahr und Monat betitelt sind. Es ist also sinnvoll, die interne Uhr der Kamera zu stellen bevor man Aufnahmen macht. Diese Vorgehensweise ist etwas ungewöhnlich. Um den Monat, die Stunde oder einen anderen Wert zu erhöhen, müssen Sie den Pfeil über dem Wert auswählen und dann die Eingabetaste drücken, um den Wert zu erhöhen. Um einen Wert zu verringern, müssen Sie den nach unten zeigenden Pfeil unterhalb des Wertes auswählen und dann die Eingabetaste drücken.

Digitaler Zoom

Die Topdon TC004 Lite verfügt über einen digitalen Zoom. Sie aktivieren ihn durch Drücken der linken oder rechten Taste. Ebenso können Sie mit den Tasten Auf und Ab durch die verschiedenen Farbskalen blättern.

Topdon TC004 Lite Erweiterte Einstellungen

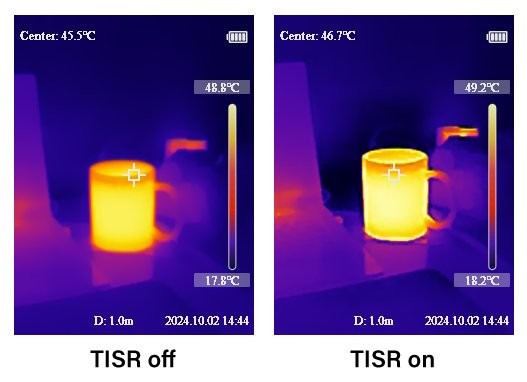

Wenn Sie im normalen Kameramodus die Eingabetaste drücken, wird das Menü „Einstellungen“ geöffnet. Hier können Sie die Farbpalette für die Temperatur wählen, die Werte auswählen, die Sie im Kameramodus sehen möchten („OSD“, On-Screen Data) und „TISR“ aktivieren oder deaktivieren. Was dies bedeutet ist unklar und wird nirgends erklärt. Es scheint sich um eine Art Schärfungsrauschfilter zu handeln.



Dann gibt es ein Untermenü für die Messparameter, in dem Sie den Emissionsgrad der Oberfläche, die Standard-Umgebungstemperatur (seltsam, dass eine Wärmebildkamera die Umgebungstemperatur nicht selbst messen kann) und den Standard-Messabstand auswählen.

Der Temperaturbereich ist entweder -20°C bis 150°C oder 100°C bis 550°C. Die Temperatureinheiten können Celsius, Fahrenheit oder Kelvin sein.

Kompatibel mit Stativ

Die Topdon TC004 Lite kann als Temperaturüberwachungsgerät verwendet werden. Zu diesem Zweck bietet sie Alarme für hohe und tiefe Temperaturen sowie eine programmierbare Bildaufnahmegeschwindigkeit und -anzahl. Eine passende Gewindebohrung an der Unterseite des Griffs ermöglicht die Montage auf einem Stativ.

Außerdem gibt es eine ganze Reihe von Systemparametern, mit denen Sie spielen können. Erwähnenswert ist, dass die Kamera vierzehn Sprachen unterstützt, darunter 'BrPt' (Brasilianisch/Portugiesisch).

Was ist mit dem großen Bruder der Topdon TC004 Lite?

Im Vergleich zur Topdon TC004 hat die Lite-Version in mehreren Bereichen weniger zu bieten. Das Display hat weniger thermische Pixel, das Gerät hat weniger Speicher und der Akku ist nur halb so groß. Außerdem kann es keine Videos aufzeichnen und verfügt nicht über einen SD-Kartensteckplatz. Aber es wiegt auch weniger und es kostet weniger Geld. Aber es ist nicht alles nur weniger. Die Lite-Version hat einen weiten Temperaturbereich von −20°C bis 550°C (die TC004 hat eine Höchsttemperatur von 350°C) und trotz des kleineren Akkus eine Akkulaufzeit von 15 Stunden anstelle von 12 Stunden bei der TC004. Außerdem verfügt sie über einen digitalen Zoom.




Zusammenfassung

Die Topdon TC004 Lite ist eine komfortable Wärmebildkamera, die sich perfekt zum Auffinden von heißen und kalten Stellen auf Schalt- und Leiterplatten, undichten Stellen in Heizsystemen und Isolierungen und vielem mehr eignet. Sie ist schnell und hat ein scharfes, klares Display. Sie ist nicht die billigste Wärmebildkamera auf dem Markt, aber sie ist ihr Geld wert, vor allem, wenn Sie nach einem Wärmeüberwachungssystem suchen.
