Zwei-Transistor-Audion
Audion? Das ist ein super-simples und nichtsdestotrotz empfindliches Empfängerprinzip. Der Autor ist jedenfalls ein Fan der vielen interessanten HF-Experimente, die sich unser bekannter Elektor-Autor Burkhard Kainka ausgedacht hat. Ausgehend von Kainkas Audion-Schaltungen hat er eine besonders einfache aber leistungsfähige Variante mit modernen Bauteilen entwickelt: Ein Audion mit nur zwei Feld-, Wald- und Wiesentransistoren und doch guten Empfangseigenschaften.
Material
Extra-Info / Update
Hinweis: Seit der ursprünglichen Veröffentlichung dieses Projekts/Artikels haben sich Weblinks, Verweise auf Software und andere Elemente möglicherweise geändert; Bauteile und andere genannte Produkte könnten eventuell nicht mehr erhältlich sein.
Stückliste
Widerstände:
R1,R5 = 1 M
R2 = 220 Ohm
R3 = 100 k
R4 = 33 k
R6 = 4k7
P1 = 10 k, Poti, linear
Kondensatoren:
C1 = 500 p, Drehko, siehe Text
C2,C4,C7 = 100 n, keramisch, RM 2,5 mm
C3,C5 = 1 n, keramisch, RM 5 mm
C6 = 220 µ/16 V, radial, RM 5 mm
Induktivitäten:

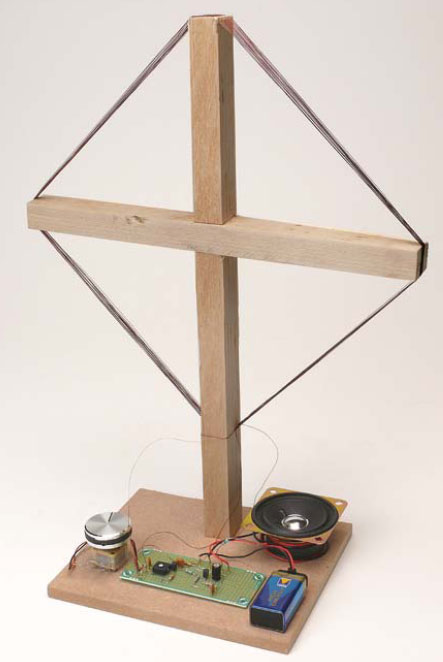

L1 = Rahmenantenne, 20 Wind. CuL mit Anzapfung nach 5 Wind. (siehe Text)
Halbleiter:
T1,T2 = BC548
Außerdem:
Experimentierplatine Elex-1
9-V-Batterie + Clip
Kleiner Lautsprecher oder Kopfhörer
R1,R5 = 1 M
R2 = 220 Ohm
R3 = 100 k
R4 = 33 k
R6 = 4k7
P1 = 10 k, Poti, linear
Kondensatoren:
C1 = 500 p, Drehko, siehe Text
C2,C4,C7 = 100 n, keramisch, RM 2,5 mm
C3,C5 = 1 n, keramisch, RM 5 mm
C6 = 220 µ/16 V, radial, RM 5 mm
Induktivitäten:
L1 = Rahmenantenne, 20 Wind. CuL mit Anzapfung nach 5 Wind. (siehe Text)
Halbleiter:
T1,T2 = BC548
Außerdem:
Experimentierplatine Elex-1
9-V-Batterie + Clip
Kleiner Lautsprecher oder Kopfhörer
