AdvertisementDas Evaluierungskit basiert auf dem XC7S100FGGA676, einem Bauteil der AMD / Xilinx 7 FPGA-Produktlinie. Das SP701 Evaluierungskit zeichnet sich durch eine hohe I/O-Verfügbarkeit und I/O-Erweiterungsmöglichkeiten über die Peripheriemodul-Schnittstellen (Pmods)- und FPGA-Mezzanine-Karten (FMC)-Steckverbinder aus, was es zum größten IP-Entwicklungsbereich für Spartan-7 FPGA-Benutzer macht. Das Board ist für hohe Leistung und geringeren Stromverbrauch mit einem 28-nm-Prozess mit 1-V-Core-Spannung ausgelegt. Für einen geringeren Stromverbrauch gibt es eine 0,9-V-Core-Spannungsoption.

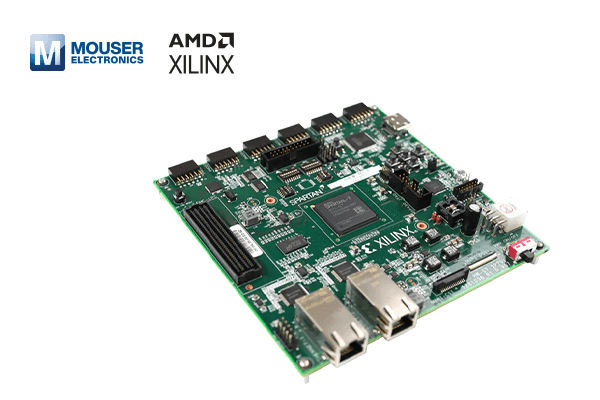

AMD / Xilinx SP701 Evaluierungskit

Merkmale

  • Konnektivität für sensorlastige Applikationen
  • Video-Schnittstellen, einschließlich MIPI CSI, DSI und HDMI
  • Erweiterbare I/O durch Pmods und FPGA-Mezzanine-Karten (FMC)-Schnittstellen
  • Dual-Ethernet für industrielle Netzwerke
  • Erstklassige Leistung und Flexibilität mit dem größten Spartan-7-Bauteil
  • 400 verfügbare I/O-Pins für Konnektivität
  • Skalierbar über das branchenweit breiteste kostenoptimierte Portfolio
  • Benutzerfreundliche Prozessoroptionen für Embedded-Applikationen
  • Vorkonfigurierter MicroBlaze™-Applikationsprozessor, Echtzeitprozessor, Mikrocontroller-Beispieldesigns mit bis zu 200 DMIPS Verarbeitungsleistung
  • Arm® Cortex®-M1 und Cortex-M3 DesignStart FPGA erhältlich
  • Kostenlose Unterstützung der Vivado® HL WebPACK™ Edition
  • Enthält das AMD / Xilinx Software Development Kit (XSDK) zum Kompilieren und Debuggen von C
  • Schnelle Anpassung von Designs per Drag-and-Drop

Technische Daten

  • XC7S100-2FGGA676 Gehäuse
  • 152,4 mm x 152,4 mm
  • Konfiguration
    • Quad SPI (QSPI) 1 GB
    • Direkter QSPI-Flash-Programmheader
    • USB-zu-JTAG-Brücke
  • DDR3L SDRAM-Speicher
    • 256Mx16 4 GB DDR3-1866
    • 32 KB I2C EEPROM zur Speicherung von Hardware-IDs, auf die FPGA und Systemcontroller zugreifen können
  • Taktgeber
    • I2C-programmierbarer SYSCLK-Oszillator mit 33,33 MHz
  • VITA 57.1 FMC-LPC-Steckverbinder
    • 34 Differential-Paare oder einendiger 68 LA [00-33]-Bus
    • 2x 10/100/1000 Tri-Speed-Ethernet-PHY
  • MIPI
    • Serielle Schnittstelle für MIPI-CSI-Kamera
    • Serielle Schnittstelle für MIPI-DSI-Display
    • HDMI-Ausgang (Unterstützung der Spezifikation 1.4)
  • USB-UART-Schnittstelle
    • FT4232H JTAG/3xUART
    • Systemsteuerung
    • +12VDC Betriebsspannung
    • I2C-Bus
    • 6 rechtwinklige Pmod-Anschlussbuchsen (Unterstützung der Spezifikation Digilent Pmod IF 1.2.0)
  • Universal-I/O (GPIO)
    • 8x LED (GPIO_LED[0:7]) (Aktiv-Hoch)
    • 5x Druckschalter, geografisch, GPIO_SW_[N,E,S,W,C] (Aktiv-Hoch)
    • 1x Druckschalter, CPU_RESET (Aktiv-Hoch)
    • 2x 8-poliger DIP-Schalter, GPIO_DIP_SW_B[0:15] (Aktiv-Hoch)
  • Betriebsschalter
    • Ein/Aus-Schiebeschalter
    • PROG_B-Druckschalter (Aktiv-Niedrig)
    • 4-poliger Konfigurationsmodus-DIP-Schalter M[0:2]_0_SW, INIT_B_0 (Aktiv-Niedrig)
  • Betriebsstatus-LEDs
    • Fertig
    • Eingeschaltet
    • PG (Power good)
  • Stromversorgung
    • Vccint 0,90 V oder 1,00 V (I2C auswählbar)
    • I2C-Telemetrie an 12-V-Eingang und Vccint
  • Umweltdaten
    • Temperatur
      • 0 °C bis +45 °C (Betriebstemperatur)
      • –25 °C bis +60 °C (Lagertemperatur)
    • Bei Feuchtigkeit von 10 % bis 90 % nicht kondensierend
