Dieses Jahr geht es „back to basics“ bei Elektor! Mit diesem kleinen Bausatz kann man sich einen kleinen leuchtenden Weihnachtsstern bauen. Die fünf LEDs in der Zeichnung sind über zwei Vorwiderstände an eine 9-V-Batterie angeschlossen.

Gut: Alle Teile inklusive Batterie sind im Bausatz enthalten.

Noch besser: Den Weihnachtsstern-Bausatz legen wir ab sofort kostenlos jeder Bestellung im Online-Shop bei – jedoch nur solange der Vorrat reicht! Aufgrund der Zollbestimmung ist das nur für Lieferungen innerhalb Europa möglich.

Mit diesem netten kleinen Gadget können Sie in der dunkleren Jahreszeit z. B. ein Fenster beleuchten!

Lieferumfang:
  • 5x rote LED
  • 2x 47-Ω-Widerstand
  • 1x 9-V-Batterie

Benötigte Werkzeuge:
  • Lötkolben
  • Lötzinn
  • Kleiner Seitenschneider

Schaltung:
Die fünf LEDs und die beiden Widerstände werden in Serie geschaltet und mit der Batterie verbunden. Durch die Widerstände wird der Strom durch die LEDs auf einen passenden Wert begrenzt.

Verdrahtung:

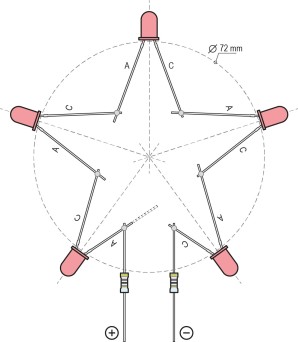

Man verlöte die Anschlüsse der LEDs und der Widerstände in der hier abgebildeten Form. Der kürzere Anschluss einer LED muss immer mit dem längeren Anschluss der nächsten LED verbunden werden.
Wenn dies geschafft ist, kommen noch die Widerstände dazu. Die Seite mit dem kürzeren LED-Anschluss wird dann mit dem negativen Pol der Batterie verbunden. Strom fließt und die LEDs leuchten, wenn der freie Anschluss des Widerstands, der mit dem längeren Anschluss der LED auf der anderen Seite verbunden ist, in den positiven Pol der Batterie gesteckt wird.

Batterie-Dekoration:
Zur Dekoration der Batterie verkleidet man sie mit der Hülle, die auf dem beigelegten Heftchen abgedruckt ist.

Wir wünschen eine schöne Adventszeit!
