Einsatz

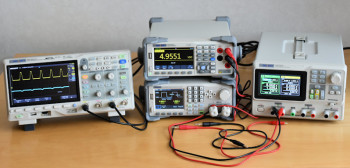

Der Test-Aufbau.
Nachdem ich eine Laborstromversorgung, ein Oszilloskop und ein genaues Multimeter angeschlossen hatte, konnte ich mit dem Test dieser elektronischen Last beginnen. Die Genauigkeit der angezeigten Werte war sehr gut, und lag in der Regel innerhalb von ±1 mA/mV. Die großen Anschlussklemmen bieten genügend Platz, um Kabel direkt oder per Gabelschuh fest anzuschließen. Ich vermisste allerdings die Möglichkeit zur Verwendung von Bananenstecker, was bei Strömen bis zu einigen Ampere einfacher ist.

Nachdem dem Ausprobieren einiger einfachen Dinge schmökerte ich zunächst doch im Handbuch, da es einfach sehr viele Einstellungen und Optionen gibt. Durch das Handbuch fand ich z.B. heraus, dass die beiden Monitorausgänge auf der Rückseite erst in einem Untermenü aktiviert werden müssen, bevor sie Messsignale liefern. Leider wird diese Einstellung beim Ausschalten des Geräts vergessen und muss beim nächsten Mal wieder aktiviert werden.

Ich entdeckte auch, dass die maximale Flankensteilheit im dynamischen Testmodus vom gewählten Strombereich abhängt: Im 30-A-Bereich sind 2,5 A/µs und im 5-A-Bereich nur 0,5 A/µs möglich.


Die großen Schraubklemmen sind zwar robust, erlauben
aber leider nicht die Verwendung von Bananensteckern.
Abgesehen von diesen Kleinigkeiten (die wohl mit einem Firmware-Update angepasst werden könnten) ist das SDL1020X-E ein nettes  und praktisches Gerät, mit der von Siglent mittlerweile gewohnten Qualität. Es ist auch möglich, die elektronische Last über einen PC zu steuern, doch ist dies derzeit nur über SCPI-Befehle oder einen LabView-Treiber möglich. Siglent scheint wohl einem Windows-Programm zu arbeiten, doch es ist unklar, wann es verfügbar sein wird.

Fazit

Wenn Sie öfter eine elektronische Last zum Testen von Netzteilen oder Akkus etc. benötigen, ist das SDL1020X-E eine ideale Ergänzung zu Ihren Labor-Equipment. Es bietet wirklich sehr viele Testmöglichkeiten. Das übersichtliche Display zeigt alle relevanten Informationen an und macht in vielen Fällen den Anschluss eines separaten Oszilloskops oder Multimeters überflüssig. Alles in Allem ist es ein gut durchdachtes Gerät zu einem erschwinglichen Preis!
