Schnörkellose Endstufe
Der Artikel "Robuste Audio-Endstufe" in der Elektor-Ausgabe vom July 1994 präsentiert ein robustes und unkompliziertes Design für eine Audiofrequenz-Endstufe, ideal für Bastler und Audio-Liebhaber gleichermaßen. Der Verstärker basiert auf einer klassischen Gegentakt-Klasse-B-Topologie, die für ihren Wirkungsgrad und ihre Fähigkeit, hohe Ausgangsleistung zu liefern, bekannt ist. Das kompakte Design nutzt kostengünstige Transistoren und stellt damit sicher, dass das Projekt leicht realisierbar und erschwinglich ist. Der Verstärker ist in der Lage, bis zu 50 W an eine 4-Ω-Last zu liefern, und ist mit einem sensiblen Kurzschlussschutz ausgestattet, um vor möglichem Missbrauch oder versehentlicher Beschädigung zu schützen.
Robuste AP-Endstufe
Die Schaltung
Zu den wichtigsten Designmerkmalen gehören eine robuste Ausgangsstufe und eine sorgfältige Vorspannung zur Minimierung von Crossover-Verzerrungen, die bei Klasse-B-Verstärkern eine besondere Herausforderung darstellen. Die Verwendung von negativer Rückkopplung verbessert die Linearität und reduziert Verzerrungen weiter, wodurch eine qualitativ hochwertige Audioausgabe gewährleistet wird, die für eine Vielzahl von Anwendungen geeignet ist.

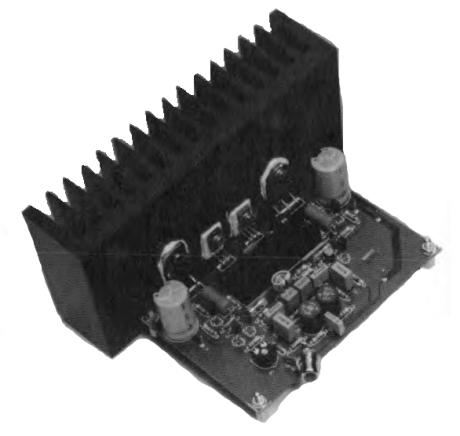

Die Konstruktion des Verstärkers sollte aus dem Layout der Platine und dem Foto im Artikel ersichtlich sein. "Die Transistoren T9, T10, T13 und T14 müssen mit keramischen Isolierplättchen auf dem Kühlkörper (SK85) befestigt werden. Bei den mit einem eigenen Kühlkörper ausgestatteten Transistoren T7 und T8 reichen Glimmerplättchen zur Isolation.“
Design von AF-Leistungsverstärkern
Das Projekt richtet sich an Entwickler mit unterschiedlichem Erfahrungsstand und ist für Anfänger geeignet, bietet aber auch für Fortgeschrittene wertvolle Einblicke. Es dient als hervorragende Einführung in das Design von Audioverstärkern und kombiniert theoretische Erklärungen mit praktischen Konstruktionstipps. Der kompakte und effiziente Verstärker eignet sich ideal für kleine Audiosysteme, Heimwerkerprojekte oder als Testequipment zum Experimentieren mit anderen Audiogeräten. Das Projekt verkörpert das Engagement von Elektor, praktische, innovative Designs zu präsentieren, die Einfachheit und Leistung in Einklang bringen, was es zu einem zeitlosen Projekt für Elektronikliebhaber macht.
Das ursprüngliche Projekt
Der Artikel, “Robuste Audio-Endstufe,” erschien in Elektor Juli/August 1994. Sie können diesen Artikel in den zwei Wochen nach Veröffentlichung dieser Nachricht kostenlos herunterladen. Viel Spaß mit dem Artikel!
Anmerkung des Herausgebers: Dieser Artikel wurde erstmals 1994 in einer Ausgabe des ElektorMag veröffentlicht. Einige der Komponenten, Produkte und Links sind möglicherweise nicht mehr verfügbar. Dennoch bleiben die Bildungsinhalte wertvoll, und wir glauben, dass sie Sie dadurch weiter inspirieren werden.
