Schaltung: DIY aktive 1-GHz-Tastkopf Schaltung
26. Dezember 2024
über
über
Die Messung eines bestimmten Punktes (Knotens) in einem HF-Schaltkreis mit einem herkömmlichen Oszilloskop-Tastkopf kann die Leistung des Schaltkreises stören, selbst wenn der Tastkopf auf einen weniger störenden Modus eingestellt ist. Eine Lösung ist ein spezieller Tastkopf zur Minimierung von Interferenzen. Sehen Sie sich dieses Design eines aktiven 1-GHz-Tastkopfes an.
"Ein Dual-Gate-MOSFET, T1, wird in einer Source-Follower-Konfiguration verwendet", erklärt der Entwickler. "Dies sorgt für eine niedrige Ausgangsimpedanz zur Ansteuerung des Koaxialkabels und der Prüfgeräte. Das Signal an der Prüfspitze wird an Gate 1 angelegt. Die Impedanz an Gate 1 ist ein sehr hoher Widerstand, der durch ein paar Picofarad Kapazität überbrückt wird. Die Wahl des in der Schaltung verwendeten MOSFET ist nicht entscheidend ... Achten Sie jedoch darauf, dass Sie keine Bauteile mit dem Suffix '-R' verwenden, da diese eine andere Pinbelegung haben und auf der vorgeschlagenen Leiterplatte nicht funktionieren."

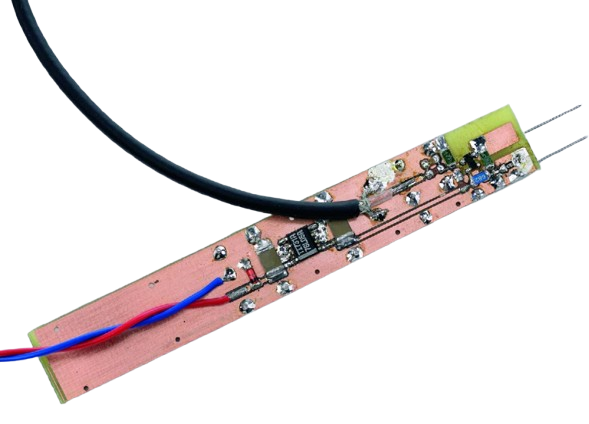

Bei der Entwicklung der Leiterplatte wurde auf Kompaktheit und niedrige Eingangskapazität geachtet. Daher die Verwendung von SMD-Bauteilen.
Anmerkung der Redaktion: Der Artikel wurde erstmals in einer Ausgabe von ElektorMag aus dem Jahr 2004 veröffentlicht. Einige der darin erwähnten Bauteile, Produkte, Leiterplatten und/oder Links sind möglicherweise nicht mehr verfügbar. Dennoch halten wir den Inhalt für wertvoll und glauben, dass er Sie zu neuen eigenen Projekten inspirieren wird.
Aktive Tastkopfschaltung
Die Schaltung der aktiven Sonde ist recht einfach. Siehe den Schaltplan der aktiven Sonde zum Selbstbau. Ein Dual-Gate-MOSFET garantiert eine geringe, gleichmäßige Belastung der HF über einen Frequenzbereich, der weit über die 1-GHz-Marke hinausgeht."Ein Dual-Gate-MOSFET, T1, wird in einer Source-Follower-Konfiguration verwendet", erklärt der Entwickler. "Dies sorgt für eine niedrige Ausgangsimpedanz zur Ansteuerung des Koaxialkabels und der Prüfgeräte. Das Signal an der Prüfspitze wird an Gate 1 angelegt. Die Impedanz an Gate 1 ist ein sehr hoher Widerstand, der durch ein paar Picofarad Kapazität überbrückt wird. Die Wahl des in der Schaltung verwendeten MOSFET ist nicht entscheidend ... Achten Sie jedoch darauf, dass Sie keine Bauteile mit dem Suffix '-R' verwenden, da diese eine andere Pinbelegung haben und auf der vorgeschlagenen Leiterplatte nicht funktionieren."
Bei der Entwicklung der Leiterplatte wurde auf Kompaktheit und niedrige Eingangskapazität geachtet. Daher die Verwendung von SMD-Bauteilen.
Das ursprüngliche Projekt
Der artikel, "Aktiver Breitband-Tastkopf", erschien in Elektor April 2004. Sie können den Artikel in den zwei Wochen nach der Veröffentlichung dieser Nachricht kostenlos herunterladen. Viel Spaß mit dem Artikel!Anmerkung der Redaktion: Der Artikel wurde erstmals in einer Ausgabe von ElektorMag aus dem Jahr 2004 veröffentlicht. Einige der darin erwähnten Bauteile, Produkte, Leiterplatten und/oder Links sind möglicherweise nicht mehr verfügbar. Dennoch halten wir den Inhalt für wertvoll und glauben, dass er Sie zu neuen eigenen Projekten inspirieren wird.
