Siglent stellt den neuen Funktions- und Arbiträrsignalgenerator der SDG1000X Plus-Serie vor, der Entwicklern eine flexible und leistungsstarke Lösung zur Signalerzeugung bietet. Die Serie überzeugt mit einer maximalen Ausgangsfrequenz von 60 MHz, einer vertikalen Auflösung von 16 Bit, einer Abtastrate von 1 GSa/s sowie einer Arbiträrsignallänge von 8 Mpts. Mit der PRBS-Sinalerzeugung (bis zu 40 Mbit/s), dem Multipuls-Modus und vielen weiteren Funktionen ist der SDG1000X Plus ein vielseitig einsetzbares Gerät in jedem Entwicklungslabor.

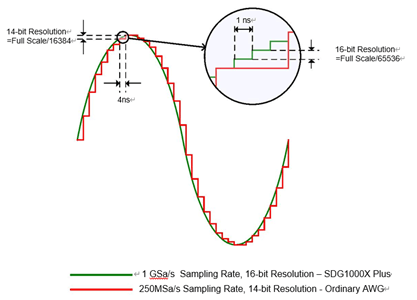

Hochpräzises Samplingsystem
Für eine exakte Signalemulation und -analyse ist eine hohe vertikale Auflösung und passende Samplingrate unerlässlich. Die SDG1000X Plus-Serie verfügt über ein Samplingsystem mit 16-Bit vertikaler Auflösung und einer Abtastrate von 1 GSa/s. Dies ermöglicht eine präzise Ausgabe von feinsten Signaldetails. Damit wird eine hohe Wiedergabetreue garantiert. Aus diesem Grund ist die Serie ideal für Anwendungen, die eine detaillierte Signalerzeugung erfordern. Ein Beispiel hierfür ist etwa die Entwicklung und Prüfung von Kommunikationsgeräten.
8 Mpts/Kanal Speicher
Mit 8 Millionen Punkten Speicher pro Kanal bietet der SDG1000X Plus die perfekte Lösung wenn lange und komplexe Arbiträrsignale, die für Tests in anspruchsvollen Anwendungen erforderlich sind, erzeugt werden müssen. Die Geräte ermöglichen die Simulation detailliert modulierter Signale und Impulssequenzen, welche für die Verifiaktion und die Sicherstellung der Leistungsfähigkeit moderner Kommunikationssysteme entscheidend sind. Der Generator eignet sich zudem für Chiptests in der Halbleiterindustrie, bei denen exaktes Timing und präzise Amplitudensteuerung unerlässlich sind. Auch Forscher im biomedizinischen Bereich profitieren vom SDG1000X Plus. Durch die Möglichkeit der Simulation komplexer bioelektrischer Signale unterstützt er die Analyse der elektrischen Signalübertragung in lebenden Organismen und erleichtert die Entwicklung innovativer medizinischer Geräte.

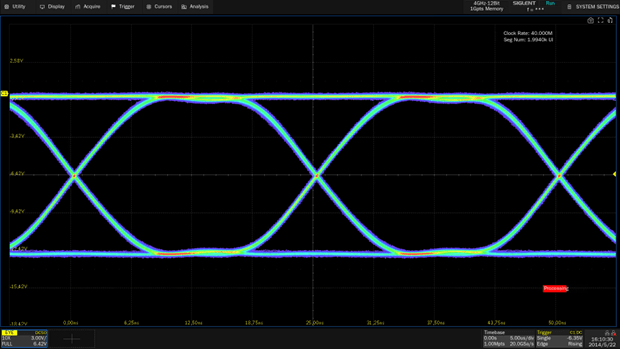

Perfekt für Tests von Kommunikationssystemen
Der SDG1000X Plus unterstützt PRBS-Signalerzeugung von PRBS3 bis PRBS32 und kann schnelle pseudozufällige binäre Sequenzen (PRBS) mit Bitraten von 1 µbps bis 40 Mbps erzeugen, was ihn zur idealen Wahl für Tests an seriellen Hochgeschwindigkeitskommunikationssystemen macht. Ob bei Protokollen wie Ethernet, USB oder HDMI – das SDG1000X Plus ermöglicht die Simulation realer Kommunikationsumgebungen, sodass Entwickler potenzielle Schwachstellen frühzeitig erkennen können. Mit integrierter Logikpegelunterstützung für TTL, LVCMOS und andere Standards erzeugt das Gerät problemlos Differenzsignale und ist somit besonders geeignet für Anwendungen, die ein hohes Gleichtaktunterdrückungsverhältnis erfordern.
Doppelpuls-Test
Der SDG1000X Plus bietet eine Multipuls-Ausgabefunktion mit sehr schnellen Anstiegs- und Abfallzeiten von nur 10 ns. Jeder Impuls lässt sich individuell konfigurieren, wodurch Entwickler exakte Gate-Ansteuerungssignale erzeugen können. Damit können dynamische Schalteigenschaften von Komponenten wie IGBTs und MOSFETs gemessen und analysiert werden. Diese Funktion erhöht die Effizienz und Genauigkeit bei Tests an Elektronikkomponenten erheblich und ermöglicht eine detaillierterte Charakterisierung wichtiger Bauteileigenschaften.
Weitere Funktionen

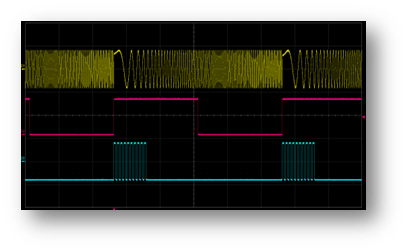

Vielseitige Sweep- und Burst-Modi: Der SDG1000X Plus unterstützt sowohl lineare als auch logarithmische Sweep-Modi sowie N-Zyklus- und Gated-Burst-Modi. Dank der drei möglichen Triggerquellen (intern, extern und manuell) kann der Benutzer die Einstellungen flexibel an die jeweilige Testumgebung anpassen. Dies verbessert die Effizienz und den Arbeitsablauf deutlich.

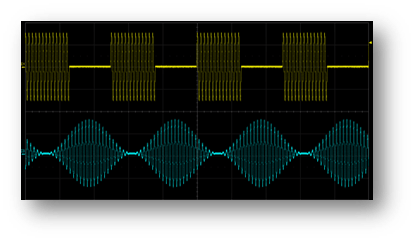

Umfassende Modulationsunterstützung: Die SDG1000X Plus-Serie bietet eine Vielzahl analoger und digitaler Modulationsarten, darunter AM, DSB-AM, FM, PM, ASK, FSK, PSK und PWM, und eignet sich so für Anwendungen von der Audiosignalverarbeitung bis zur drahtlosen Kommunikation. Ingenieure können problemlos externe Signalquellen für die Modulation integrieren und damit komplexe Testanforderungen flexibel und effizient abdecken.
Webserver-Fernsteuerung
Die integrierte Webserver-Funktion der SDG1000X Plus-Serie ermöglicht dem Anwender eine einfache Fernsteuerung und Konfiguration des Geräts über das Netzwerk – ideal für Testumgebungen, in denen Parameter oft angepasst werden müssen.
Kosteneffiziente Leistung
Mit einer Vielzahl von Funktionen, die bisher nur in höherpreisigen Modellen zu finden waren, bietet die SDG1000X Plus-Serie hochpräzise und leistungsstarke Testfunktionen zu einem attraktiven Preis-Leistungs-Verhältnis. Für Entwickler, die eine flexible Lösung für diverse Testszenarien suchen, ist dieses Gerät eine effiziente und wirtschaftliche Wahl, die die Testeffizienz maximiert und gleichzeitig die Kosten für F&E und Fehlerbehebung reduziert.
Umfassende Modulationsunterstützung: Die SDG1000X Plus-Serie bietet eine Vielzahl analoger und digitaler Modulationsarten, darunter AM, DSB-AM, FM, PM, ASK, FSK, PSK und PWM, und eignet sich so für Anwendungen von der Audiosignalverarbeitung bis zur drahtlosen Kommunikation. Ingenieure können problemlos externe Signalquellen für die Modulation integrieren und damit komplexe Testanforderungen flexibel und effizient abdecken.
