Vierkanal-Verstärker der Klasse AB von Toshiba
11. Dezember 2017
über
über
Im Januar wird Toshiba mit der Auslieferung von Samples seines neuen Vierkanal-Hochleistungs-Linear-Leistungsverstärker-ICs beginnen, der eine hochwertige Wiedergabe mit bis zu 4 x 49 W z. B. für Car-Audio-Anwendungen bietet und einen hohen Wirkungsgrad aufweist.

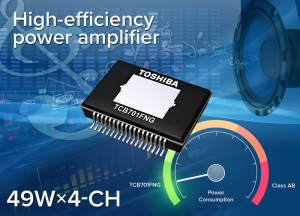

Das IC TCB701FNG IC bietet einen Wirkungsgrad, der mit digitalen Verstärkern (Klasse D) vergleichbar ist. Der eigene Energieverbrauch des TCB701FNG beträgt nur 10 % im Vergleich mit herkömmlichen Verstärkern der Klasse AB (unter normalen Betriebsbedingungen: 0,5 W bis 4 W). Außerdem reduzieren sich die Gesamtkosten gegenüber gleichwertigen Klasse-D-Alternativen, da keine EMI- oder Tiefpassfilterung erforderlich ist.
Neben einem hocheffizienten, rauscharmen Betrieb bietet das IC einen erweiterten Satz von Selbstdiagnose-Funktionen, die verschiedene Fehlerzustände via I²C-Bus überwachen und melden können. Zu diesen Funktionen gehört die Erfassung des Ausgangs-DC-Offsets in Echtzeit. Dies verhindert Beschädigungen der Lautsprecher und verbessert die Zuverlässigkeit.
Zu diesen Funktionen gehören auch Anti-HF-Rauschen, Schutz vor fehlerhaftem Lautsprecheranschluss sowie Über- und Unterspannung, drei Übertemperatur-Erkennungsstufen, Standby/Mute-Steuerung und Mobilfunk-Störunterdrückung.
Toshibas neues IC wird in einem 36-poligen HSSOP-Gehäuse ausgeliefert und kann sowohl als Verstärker als auch als Leitungstreiber verwendet werden. Das IC kann mit einer Versorgungsspannung von 6 bis 18 V betrieben werden, bietet vier Kanäle zu je maximal 49 W an Lautsprechern mit einer Impedanz von 2 Ω. Die effektive Rauschspannung am Ausgang beträgt nur 60 μV.
Das IC TCB701FNG IC bietet einen Wirkungsgrad, der mit digitalen Verstärkern (Klasse D) vergleichbar ist. Der eigene Energieverbrauch des TCB701FNG beträgt nur 10 % im Vergleich mit herkömmlichen Verstärkern der Klasse AB (unter normalen Betriebsbedingungen: 0,5 W bis 4 W). Außerdem reduzieren sich die Gesamtkosten gegenüber gleichwertigen Klasse-D-Alternativen, da keine EMI- oder Tiefpassfilterung erforderlich ist.
Neben einem hocheffizienten, rauscharmen Betrieb bietet das IC einen erweiterten Satz von Selbstdiagnose-Funktionen, die verschiedene Fehlerzustände via I²C-Bus überwachen und melden können. Zu diesen Funktionen gehört die Erfassung des Ausgangs-DC-Offsets in Echtzeit. Dies verhindert Beschädigungen der Lautsprecher und verbessert die Zuverlässigkeit.
Zu diesen Funktionen gehören auch Anti-HF-Rauschen, Schutz vor fehlerhaftem Lautsprecheranschluss sowie Über- und Unterspannung, drei Übertemperatur-Erkennungsstufen, Standby/Mute-Steuerung und Mobilfunk-Störunterdrückung.
Toshibas neues IC wird in einem 36-poligen HSSOP-Gehäuse ausgeliefert und kann sowohl als Verstärker als auch als Leitungstreiber verwendet werden. Das IC kann mit einer Versorgungsspannung von 6 bis 18 V betrieben werden, bietet vier Kanäle zu je maximal 49 W an Lautsprechern mit einer Impedanz von 2 Ω. Die effektive Rauschspannung am Ausgang beträgt nur 60 μV.
